T型管道過濾器
來源：利菲爾特 發布日期：2019-06-21 瀏覽： 0 次
T型過濾器簡介
T型過濾器屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。T型過濾器可分為：直通T型過濾器、正折流T型過濾器、反折流T型過濾器。連接分法蘭連接及對焊連接，可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。折流式T型過濾器一般安裝于管道直角處，具有占地小、清洗方便，節省費用等特點。如圖
T型過濾器屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。T型過濾器可分為：直通T型過濾器、正折流T型過濾器、反折流T型過濾器。連接分法蘭連接及對焊連接，可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。折流式T型過濾器一般安裝于管道直角處，具有占地小、清洗方便，節省費用等特點。如圖
技術參數

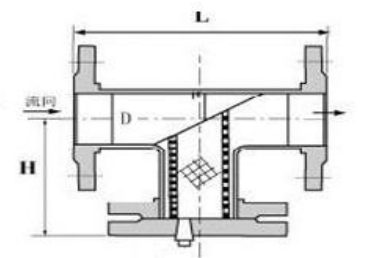

| 正折流式T型過濾器連接尺寸 | ||||
| 公稱直徑 | 尺寸 | 排放口 | 參考重量 | |
| DN | L | H | R1/2" | KG |
| 50 | 300 | 164 | 13.9 | |
| 65 | 338 | 184 | 19.5 | |
| 80 | 368 | 196 | 24.3 | |
| 100 | 423 | 175 | 36.1 | |
| 125 | 466 | 194 | 55.3 | |
| 150 | 521 | 217 | 74.1 | |
| 200 | 630 | 268 | 145 | |
| 250 | 738 | 320 | 220.1 | |
| 300 | 846 | 372 | 317.9 | |
| 反折流式T型過濾器連接尺寸 | ||||
| 公稱直徑 | 主要尺寸 | 排放□ | 參考重量 | |
| DN | H | L | R1/2" | Kg |
| 50 | 158 | 268 | 13.6 | |
| 65 | 179 | 304 | 18.9 | |
| 80 | 195.5 | 330 | 24 | |
| 100 | 225 | 382 | 36.3 | |
| 150 | 280 | 482 | 68.9 | |
| 200 | 332.5 | 578 | 140 | |
| 250 | 383 | 666 | 216.2 | |
| 300 | 437 | 768 | 315.2 | |
